RE2048电路板反求系统

反求过程通过测试夹、连接器、测试钩连接到被测板上的各个器件来实现。System8 Ultimate控制软件将自动指导用户在被反求电路周围放置和移动测试夹具,软件将生成最佳的夹具组合次序和夹具移动次序,以便反求到电路板上所有可能的连接关系。用户也可以修改和重写夹具的自动放置、移动次序。

  • 英国abi RE2048电路板反求系统主要特点:


    1. 摆脱了传统的人工绘图繁琐,极大提高了工作效率,降低成本,易于使用

    2. 2048路测试通道

    3. 用户可自由定制各种测试夹具和连接器,方便于器件连接

    4. 独立探笔通道、焊接线缆束以便解决无法使用夹具连接的情况

    5. 使用安全的小信号技术,确保反求过程安全性

    6. 可只对局部电路进行反求、绘制电路图

    7. 重复反求和验证

    8. 反求过程可以在任意阶段暂停、重新开始和终止,测试结果随时保存

    9. 系统自动优化测试步骤,提示夹具的移动和放置,无漏测,确保结果准确


    机柜硬件系统(PC控制多通道硬件测量系统)


    1.多引脚数适应多重需求和大型电路板反求

    2.系统内部配置了控制卡和2048通道卡



    英国abi RE2048电路板反求系统 SYSTEM8 Ultimate控制软件


    控制硬件并提供与CAD软件的连接,主要功能包括:

    •硬件驱动

    •测试夹和连接器无数量限制

    •局部电路反求

    •重复反求和验证

    •夹具移动优化

    •夹具自动定位

    •手动探笔针对非标准器件测试学习

    •反求流程可以在任意阶段被暂停、重启开始和终止


    主要功能如下:


    •导入网络表放置元件

    •自动布线

    •分页原理图

    •总线结构支持

    •多达 12,000 种器件库

    •器件移动和旋转


    SYSTEM8 Ultimate控制软件


    控制硬件并提供与CAD软件的连接,主要功能包括:

    •硬件驱动

    •测试夹和连接器无数量限制

    •局部电路反求

    •重复反求和验证

    •夹具移动优化

    •夹具自动定位

    •手动探笔针对非标准器件测试学习

    •反求流程可以在任意阶段被暂停、重启开始和终止


  • 英国abi_RE2048电路板反求系统介绍视频




        RE2048是为高效、专业从电路板上求取高质量的电路图所设计。该系统包括:PC控制多通道硬件测量系统、SYSTEM8 Ultimate控制软件、专业绘图软件三部分。


        RE2048反求系统通过学习被反求板上各器件的连接关系并产生一个网络表(器件和器件连接关系的列表),将产生的网络表导入到专业绘图软件中生产高品质的电路图。


        反求过程通过测试夹、连接器、测试钩连接到被测板上的各个器件来实现。System8 Ultimate控制软件将自动指导用户在被反求电路周围放置和移动测试夹具,软件将生成最佳的夹具组合次序和夹具移动次序,以便反求到电路板上所有可能的连接关系。用户也可以修改和重写夹具的自动放置、移动次序。


  • 英国abi-RE2048电路板反求系统软件截图:

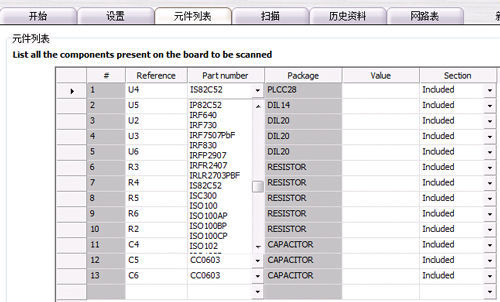

    1. 创建元器件列表

    创建元器件列表

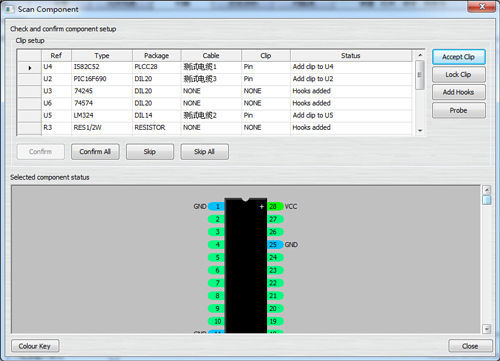

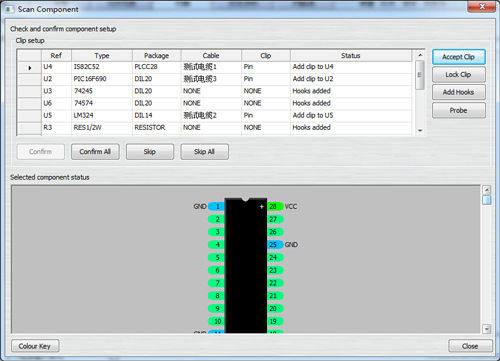

    2. 反求测试

    反求测试

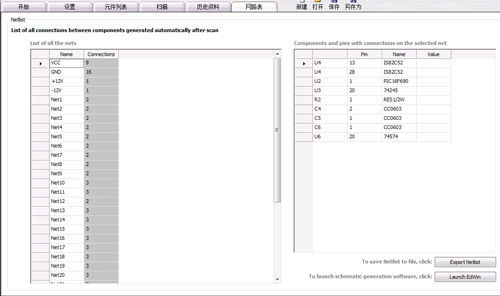

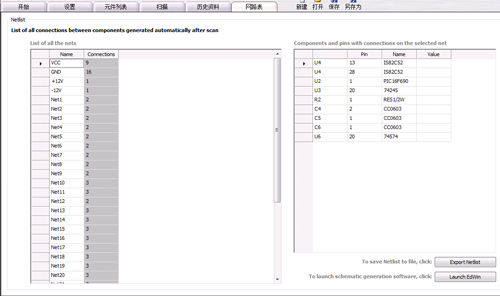

    3. 生成网表

    生成网表

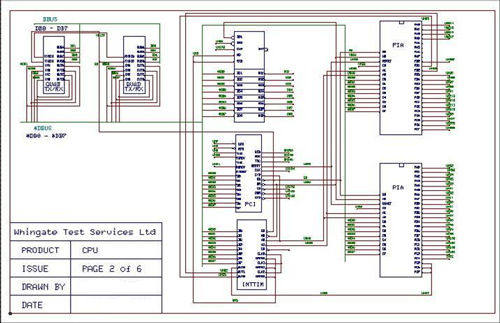

    4. 生成原理图

    生成原理图


  • 英国abi_RE2048电路板反求系统技术规格和参数:


    1. 测试通道:2048通道

    2. 供电:外接12V直流电源

    3. 开路电压:5.5V

    4. 最大短路电流:10mA

    5. 典型测量电流:10uA

    6. 短路阈值:9.5Ω

    7. 系统主机物理参数:

        尺寸:48cm×31cm×33cm

        重量:12kg

        功率:300W

        电源:220V±10V 50Hz

        工作温度:(0~40)℃

        工作相对湿度:(30~85)%RH
