BM8300电路板故障测试仪

具有丰富测试功能且易于使用的电路板故障检测仪 。BM8300电路板故障检测仪集成了从非加电测试到加电功能测试、仿真测试等多种必要的测试手段,适合对任何类型的电路板进行维修检测,是电路板故障检测的必要工具。

  • 一、英国abi_BM8300电路板故障测试仪系统组成


    1.系统硬件测试平台:(各个测试单元可根据测试需要扩充测试模块以达到所需的测试通道)

    1)多电源数字集成电路测试单元(数字电路测试单元):可扩充:2048路测试通道;

    2)模拟集成电路测试单元(模拟器件测试单元);

    3)可编程程控电源单元:可根据测试需要扩充电源通道;

    4)硬件测试框架;

    2.可编程软件测试平台:

    1)非代码编程:测试流程管理,形成流程化、标准化、信息化的测试程序;

    2)代码编程:自动化、半自动化电路板整板测试,实现电路板批量化测试、电路板生产检验测试、电路板一致性分析测试。

    3.测试夹具:

    1)测试夹具:日常手工测试所需要的夹具;

    2)治具:电路板整板测试的专用测试工装(定制:包括:针床、专用接口板等)

    (一)BM8300电路板故障测试仪系统硬件测试平台功能:


    1.多电源数字集成电路测试单元(数字电路测试单元):可扩充:2048路测试通道;

    单元由abi-6500模块*1组成

    1)64*1通道(可扩充至2048通道)

    2)数字器件功能测试,管脚电压,管脚连接状态,温度拐点系数,数字V-I测试

    3)高级逻辑时序发生器

    4)电路板故障高级查找功能

    5)短路追踪(通断测量)

    6)未知型号器件的判别


    2.模拟集成电路测试单元(模拟器件测试单元)

    单元由abi-2500模块*1组成

    1)模拟器件V-I曲线测试,矩阵测试;

    2)24路测试通道,2通道探笔测试,2通道同步脉冲输出,3路分立器件测试通道;

    3)各种器件的V-I, V-T, I-T曲线测试;

    4)模拟集成电路及分立器件测试功能。


    3.可编程程控电源单元

    单元由abi-1200模块*1组成

    1)规格:三路可调输出,可串并联;

    2)通道完全隔离;

    3)每路提供0~±40VDC、8Amax、40Wmax

    4)具备过压、过流保护

    5)远端电压监测补偿功能


    4.硬件测试框架

    英国原产5U微塔式机箱,通过USB线可连接任何电脑(可以安装五组模块)。

    (二)可编程软件测试平台功能

    中英文软件,可通过编程软件对所有模块进行操作控制

    1.具有测试流程记忆功能(软件具有强大的测试流程编辑和记录功能)

    2.测试流程的制定贯穿整个测试过程,使电路测试过程形成标准的测试流程(维修流程、生产流程、 测试流程)。可以按照测试要求,保存流程测试的所有步骤和数据,形成标准的测试流程。保证了测试工艺的一致性,排除人为因素的干扰。使测试简单、容易、标准化、工艺化。

    3.全面记录各种测试信息。软件可将标准电路板上测量到的管脚电压、连接关系、功能测试结果等  信息以及V-I和V-T曲线图都存储记录到测试流程中,方便随时与其他电路板进行对比,大大简化了测试中需要重复对比的工作。

    4.软件在测试流程中允许用户加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等,极大提升了测试效率。

    5.图形化测试库编辑器,图形化定义输入激励信号及测试记录输出的标准响应信号,快速建立元器件与电路板测试库。元器件与整板测试库扩充简单、快捷,非专业人员可以快速扩充测试库。

    6.*测试数据记录并生成自定义检测报告。系统的测试数据可以根据需要定制生成自定义测试报告。测试报告可以包含用户关注的测试数据与测试结果。生成用户专有的测试报告,方便测试数据的保存。

    7.*中文、英文测试操作软件,中文软件汉化到各级菜单(完整汉化版),提供免费终生软件的升级服务;

    8.智能化编程,通过TFL编辑器,可对测试的每个步骤进行编程,TFL编辑器包括:WHILE、IF、STARTLOGDB、WRITELOGDB、SYSTEM等21个编程命令。

    (三)测试夹具功能

    1.测试夹具附件,包括:DIL等各种器件测试夹具1套(日常手工测试所需要的夹具);

    2.治具需要定制服务:电路板整板测试的专用测试工装(包括:针床、专用接口板等);

    可选配件:SOIC测试夹具、离线测试盒、分立器件测试探笔套装等。

    二、BM-8300电路板故障测试仪系统功能特点

    1.*硬件系统模块化设计,可根据要求扩充测试模块和测试通道。

    2.*软件系统测试过程流程化设计,可以通过编程与非编程方式实现测试过程流程化;完成了流程化设计的电路板可以实现人工快速、半自动化故障排查及板级系统测试,提高排故和测试效率。

    3.*测试数据记录并生成自定义检测报告。系统的测试数据可以根据需要定制生成自定义测试报告。测试报告包含用户关注的测试数据与测试结果。生成用户专有的测试报告,方便测试数据的保存。

    4.*多电源数字电路测试模块具备64通道数字集成电路在线、离线功能测试(可扩充到2048通道),每个通道可以根据需要分别独立定义为:输入/电压测量、输出/信号驱动或V/I曲线测量;可进行自定义测试,器件与整板的自定义仿真测试。

    5.*具备阈值电平临界点扫描测试功能,确定标准板电平临界值,可以检查故障板器件的稳定性。

    6.*系统各个模块在同一个专业平台操控下同时运行,完成流程化、步骤化、标准化测试并生成自定义测试报告。

    7.可编程程控电源模块具备3通道隔离电源输出,电源输出由系统软件来控制,三个通道可以支持串并联以增加电压和电流的输出范围。电源供应器模块可根据流程设计,自动开启和关闭测试所需的电源。电源配合其他模块使用,可实现整板测试与多电源测试的流程自动化。

    8.多达上万种的数字器件测试库,测试器件库涵盖常用的器件。也可以通过图形化器件编辑器快速扩充与自定义器件测试库。可以通过图形化器件编辑器定义输入激励信号及测试输出的标准响应信号,快速批量建立元器件和整板测试库。

    9.系统含有模拟器件测试库,可对放大器、比较器、二极管、三极管、晶闸管、场效应晶体管、光耦器件、AD和DA数模转换器件等模拟集成电路进行功能测试。

    10.系统可对各种器件进行端口测试:V-I、V-T、I-T测试。测试频率高达到12kHz, 非常合适测试电感及高频电容器件。可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试。




  • 英国abi BM8300电路板故障检测仪的测试流程对电路板故障检测的帮助


            英国abi公司的BM8300电路板故障测试仪是一款独特的多功能且易于使用的电路板故障测试仪. 它提供了全面的电路板检测功能, 几乎含盖了任何类型的电路板的检测能力。

            无论在电路板的设计验证, 生产测试, 半导体器件测试, 生产或是一般维修保养, 以及你的电路板是模拟还是数字的, 或是混合型的电路板, BM8300电路板故障测试仪都会是最终极的测试工具。


  • 英国abi_BM8300电路板故障测试仪软件截图:

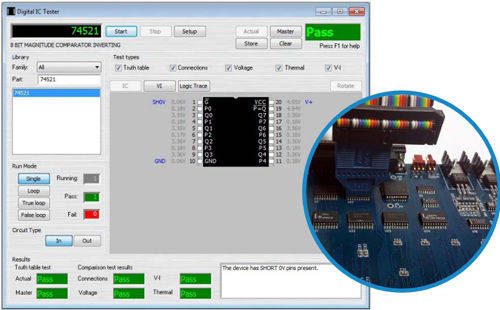

    1. 数字集成电路功能测试

    数字集成电路功能测试

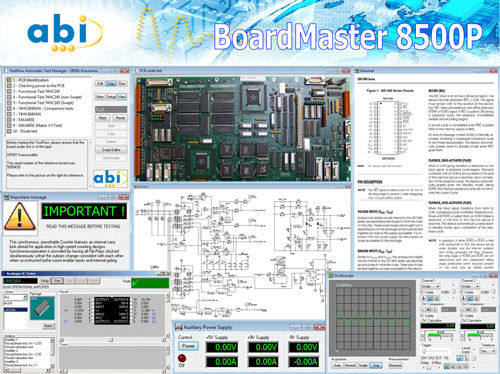

    2. 数字整板测试

    数字整板测试

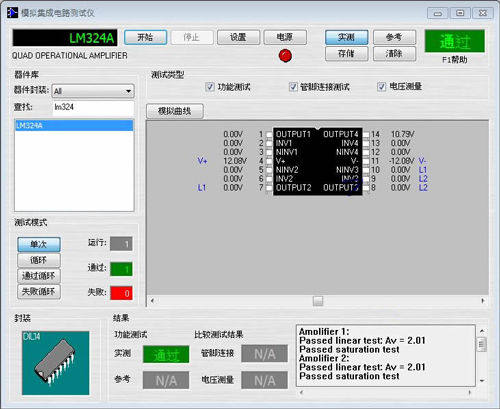

    3. 模拟集成电路功能测试

    模拟集成电路功能测试

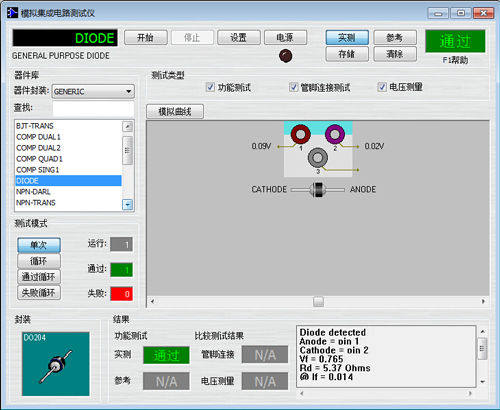

    4. 分立半导体器件测试

    分立半导体器件测试

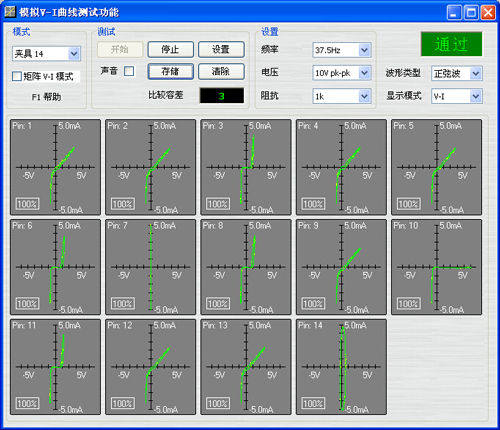

    5. 多通道非加电V-I曲线测试

    多通道非加电V-I曲线测试

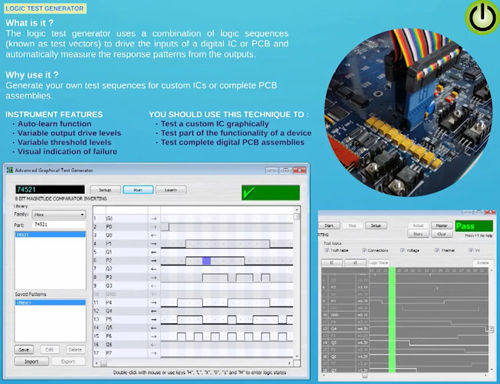

    6. 流程化测试软件实例

    流程化测试软件实例


  • 英国abi_BM8300电路板故障检测仪规格参数:


    1. 64通道数字集成电路在线、离线功能测试(可扩充到2048通道);

    2. 24路模拟测试通道,2路探棒实时对比测试,2通道同步脉冲信号,3路分立器件测试通道;

    3. 3通道可编程电源,3个通道完全隔离,3个通道可进行串并联;

    4. *直流电平测量范围:-20V~+20V,具备逻辑时序测试功能:输入、输出图形显示,各个通道具体逻辑时序电平值数字化显示;

    5. *逻辑电平输出/驱动范围:-10V~+10V,最小调整分辨率:不大于0.1V。驱动电流/单引脚:750mA。具备逻辑电平阈值自定义功能。可以设定非标准逻辑电平阈值,检查不稳定元器件;

    6. 逻辑时序发生器:不少于64通道,模式数(最大)999个/通道;

    7. V-I曲线扫描电压范围:2~50Vp-p;

    8. V-I曲线测试信号波形:正弦波、三角波、斜波;

    9. V-I曲线测试阻抗范围:100Ω~1MΩ;

    10. 测试曲线模式: V-I、V-T、I-T、矩阵;

    11. *同步脉冲信号幅度:-10V~+10V,最小调整分辨率0.05V;同步脉冲输出模式:正脉冲、负脉冲、双向脉冲、DC;宽度: 0 °~ 360 °同步脉冲时间宽度连续可调;

    12. 三路可编程电源。输出电压范围:每通道0V~±40V DC,电源输出电流范围:0A~8A DC,功率最大40W;过压保护范围:0.5V~40.5V,过流保护:0.05A~8.5A。

    13. 物理参数:

          尺寸:53 (D)*44.5(w)*18(H) cm

          重量:20Kg

          功率:1000W

          电源:220V±10V 50Hz

          工作温度:(0~40)℃

          工作相对湿度:(30~85)%RH

          外接24寸液晶显示器
