AT256集成电路测试仪

可测试256管脚元器件;全类型,全品牌检测各种类型的元器件,好坏对比测试方法:1)元器件之间对比;2)存储对比测试;丰富可试的测试条件,测试条件:电压,电阻,频率,测试波形可调并组合条件测试;判定对比标准可根据客户需求设定;

  • 英国abi-AT256集成电路测试仪详细资料:


    测试适用范围:

    元器件测试-适用于所有类型的集成电路的测试和元器件的筛选测试

    电路板测试-适用各种电路板的检测(附加测试电缆线和各种封装的测试夹)


    英国abi-AT256集成电路测试仪测试原理(V-I曲线测试):

    对元器件的每个管脚施加一个安全的低功率的扫描驱动信号,产生一个阻抗特征图,以备对比和存储。

    被测器件和数据库中标准动态阻抗图相比对,阻抗图的差异大小即可判断元件的好坏和可用性。

    测试信号可设定的参数包括: 电压、波形、源电阻、频率。可根据需要进行调整以便得到准确的信息。


    集成电路测试操作如此简单:

    1.从数据库选择要测试的集成电路型号.

    2.将集成电路插入测试座.

    3.执行测试

    4.得到PASS或FAIL的测试结果.


    商品输入检验

    不需要电子专业知识.

    适用于所有集成电路/封装件.及各种类型电路板

    灵活、好安装、宜操作.

    测试结果直接: PASS或FAIL.

    软件可设定各种测试条件.

    可提供完整的元件测试分析报告.


    适合不同封装形式的元件:

    -双列插脚(DIL)

    -小型封装集成集成电路(SOIC)

    -小型封装(SSOP, TSOP)

    -塑料无引线芯片载体封装(PLCC)

    -四方扁平封装(TQFP, PQFP, LQFP)

    -球门阵列封装(BGA)

    注意: AT系列不受限于只能测试电子集成电路, 也可用于整个模块。


    两种模式扫描:

    •一般模式: 扫描信号是以一固定管脚为参考点, 测试信号施加到待测元器件上。

    •矩阵模式: 扫描信号是以元器件的各个管脚为参考点, 测试信号循环组合施加到待测元器件上。


    数据库

    用户可根据自己的需要,用性能完好的器件创建ic的测试数据库,以备日后测试使用。创建一个测试库仅需要数秒的操作时间,操作十分简单容易。


    结果比较型式:

    将数据库中的IC与待测ic的V-I曲线相比较, 即可判定被测IC的好坏,提供两种比较型式:

    •与数据库中元件比较: 被测IC的V-I曲线与数据库中的相同型号的IC比较

    • 被测IC之间比较比较: 多个集成电路的之间的V-I曲线相比较。


    软件- 灵活性

    1)软件提供测试库图形化修改功能,以方便用户制作不同新封装形式器件的测试库,

    2)软件可以自定义各个通道的使用,一台机器可以同时检测多个器件


    报告

    1)软件可产生一详细的测量报告, 包含集成电路相片。这份报告可用于深入分析好坏集成电路的差异具体原因。

    2)用户可处理集成电路的各种信息; 集成电路的动态阻抗图可储存在pc中,并可随时读出, 以与新的扫瞄阻抗图作比较。

    3)为了今后使用方便, 可在集成电路的存储数据文件夹内增加其它信息, 包括:相片、PDF文件或甚至文字与电子表格。

    仪器用途


    假冒器件检测

    • 可由仓库部门在收到集成电路时进行检查, 以确保收到的集成电路是真品; 商品输入部门的员工不需要电子知识即可操作这个系统。

    • 检查可能伪造的集成电路, 并分析供货商的测试数据。用户可应用完整的报告, 确定问题的来源。


    翻新及二手器件检测仪

    能快速简单检测出翻新IC及集成电路测试的解决方案。

    透过精密的PinPrint(针印)测试算法则,能够辨识出有不同内部结构或根本没有结构, 甚至是由不同厂家所制造的集成电路。

    他就像您的电子守卫, 守卫在您生产设备之入口, 不受伪造元器件之渗透伤害。


    何谓伪造翻新集成电路

    Counterfeit [koun-ter-fit](形容词): 意思是仿造, 以便虚伪不实地假装是真品。

    制造膺品(仿冒品)集成电路是非法的, 会出现(仿冒品)是因为电子零件的可转让。全球任何需要制造PCB集成电路的公司都在承担这个风险, 也或许曾经收到过大批的”不良”元器件。

    仿冒可透过各种过程达成: 在极不可靠的过程里, 把集成电路从报废/弃置的电路板中取出, 接着作表面处理维修; 再加上伪相关信息于集成电路上, 包括制造厂商标, 然后拿来当作真品卖给粗心的买家。另一个方法则是真的凭正规的制造能力, 在标准工时以外的大夜班(ghost shift)生产集成电路, 然而, 以那种方式生产的芯片含有许多制造上的瑕疵, 有些甚至没有硅片(silicon die)。

    很不幸地, 得一直等到把它们放在PCB上, 在生产团队对完整的组装进行初次测试时, 才可能鉴别到仿造的集成电路。如此将导致昂贵的过程-辨识问题集成电路、再把它们从生产中的所有电路板上拿掉。在某些情况下, 甚至得把整批成品回收回工厂。

    5年来, 仿冒集成电路的举发呈倍数地增加; 2008年, 仿冒IC的出口量占全球贸易总额的8%以上, 相当于损失60亿的销售额。




  • 英国abi_ AT256集成电路测试仪视频介绍


       英国abi公司电路板故障检测仪和集成电路测试仪的中国区技术服务中心.英国abi公司产品与技术目前已广泛应用于航空、航天军工、轨道交通、汽车制造、石油、高等教育、医疗、研究所等领域。在中国轨道交通领域特别是地铁行业已有很多成功案列:广州地铁、深圳地铁、南京地铁、西安地铁、成都地铁、南宁地铁等都是我们的重要客户。


       英国abi_ AT256集成电路测试仪最大测试256管脚元器件;全类型,全品牌检测各种类型的元器件,好坏对比测试方法:1)元器件之间对比;2)存储对比测试;丰富可试的测试条件,测试条件:电压,电阻,频率,测试波形可调并组合条件测试;判定对比标准可根据客户需求设定.


  • 英国abi AT256集成电路测试仪软件截图:

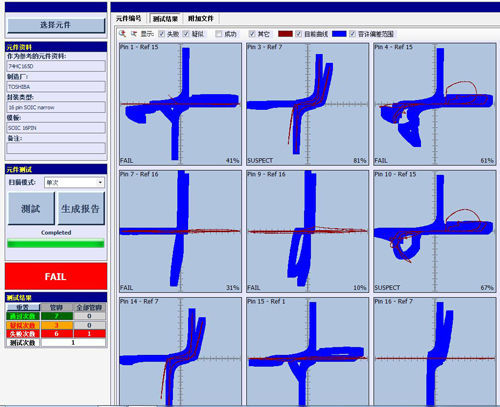

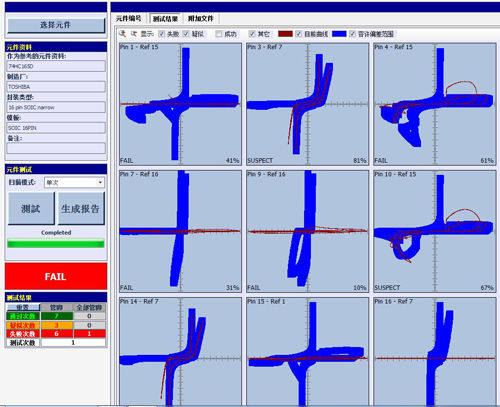

    1.集成电路测试对比

    集成电路测试对比

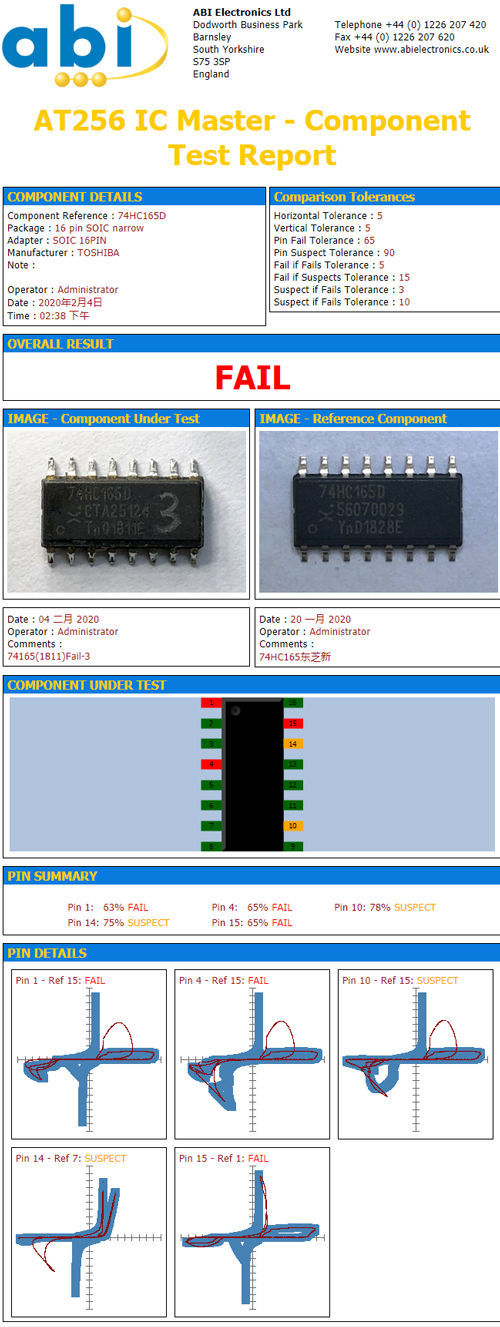

    2. 集成电路测试报告

    集成电路测试报告


  • 英国abi AT256集成电路测试仪技术规格:


    扫描测试波形:正弦波,锯齿波,三角波

    扫描测试频率:6种频率供选择:100Hz,200Hz,500Hz,1KHz,2KHz,5KHz

    扫描电压(Vs):4种峰值电压选择:-20~+20V 步进0.1V

    扫描源电阻(Rs):3种电阻供选择:1kΩ, 10kΩ,100kΩ

    扫描通道:AT256通道数量:256通道

    显示模式:VI曲线图

    扫描模式:手动或连续, 或自行设定扫描次数

    扫描方式:

    一般模式:扫描信号是以一固定管脚为参考点,测试信号施加到待测元器件上.

    矩阵模式:扫描信号是以元器件的各个管脚为参考点,测试信号循环组合施加到待测元器件上.

    电脑连接:USB接口,连接电脑使用,标准配置含上位机软件

    适合不同封装形式的元件:

    -双列插脚(DIL)

    -小型封装集成集成电路(SOIC)

    -小型封装(SSOP, TSOP)

    -塑料无引线芯片载体封装(PLCC)

    -四方扁平封装(TQFP, PQFP, LQFP)

    -球门阵列封装(BGA)

    注意: AT系列不受限于只能测试电子集成电路, 也可用于整个模块及电路板。

    测试报告:可自行编辑测试报告

    功率需求:线路电压:85~264VAC,频率:47~63Hz,功率:150W

    尺寸/重量:尺寸:27x25x9cm;重量:3.5kg

    操作温度.湿度:温度:10°C~30°C湿度: 20~80% RH。

    保修期:一年

    认证:CE认证& RoHS合格。
