abi-6500电路板故障检测仪

提供在线/离线数字IC集成电路测试,数字电路板整板功能测试。 abi-6500电路板故障检测仪是专为数字电路设计的解决方案,具有强大的测试能力和高度的灵活性,可以进行全面的数字电路故障诊断。


  • 英国abi abi-6500电路板故障检测仪介绍视频


            英国abi6500电路板故障检测仪介绍视频,提供在线/离线数字IC集成电路测试,数字电路板整板功能测试。 abi-6500电路板故障检测仪是专为数字电路设计的解决方案,具有强大的测试能力和高度的灵活性,可以进行全面的数字电路故障诊断。


  • 英国abi-6500电路板故障检测仪产品概述:

    提供在线/离线数字IC集成电路测试,数字电路板整板功能测试。

    专为数字电路设计的解决方案,具有强大的测试能力和高度的灵活性,可以进行全面的数字电路故障诊断。

    强大的测试组合确保在电路板或器件上实现更大的故障覆盖,包括器件功能、管脚连接、管脚电压、温度系数和V-I曲线测试。复杂但易于使用的软件系统,只需很少的用户输入,可确保有效地测试器件和电路板,并迅速发现故障。用于测试和诊断所有逻辑PCB组件,从单组件在线测试到完整的电路板功能检查。


    英国abi-6500电路板测试仪产品组成:


    1.软件配置:

    1)具有测试流程记忆功能(软件具有强大的测试流程编辑和记录功能);

    2)*全面记录各种测试信息。软件可将标准电路板上测量到的信息都存储记录到测试程序中,方便随时与其他电路板进行对比,大大简化了测试中需要重复对比的工作;

    3)软件在测试流程中允许用户根据需要加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等,极大提升了测试效率;

    4)*中文、英文测试操作软件,提供免费终生软件的升级服务。


    2.硬件配置及功能:

    1)*64通道数字集成电路在线、离线功能测试(可扩充到2048通道),8个隔离通道;

    2)64通道数字V-I动态阻抗测试模块(可扩充到2048通道);

    3)多达上万种的数字器件测试库,测试器件库涵盖常用的器件;

    4)*能够对数字集成电路进行:功能测试,管脚逻辑电平值实时显示,管脚连接状态测量实时显示,数字V-I曲线测试,曲线拐点温度系数变化测试。同一器件可以并发操作,同一时间完成上述多种测试;

    5)具备阈值电平临界点扫描测试功能,确定标准板电平临界值,可以检查故障板器件的稳定性;

    6)64通道数字时序编辑功能,可扩充到2048通道。通过图形化器件编辑器定义输入激励信号及测试输出的标准响应信号,快速批量建立元器件和整板测试库,强大的元器件和整板仿真测试功能;

    7)64通道高级电路板故障查找功能,可扩充到2048通道。每个通道可以根据需要分别独立定义为:输入/电压测量、输出/驱动或V/I曲线测量;

    8)短路追踪测试(通断测试);

    9)未知型号器件查询与识别。


    英国abi-6500电路板测试仪功能特点:

    1.适用于所有逻辑系列(TTL,CMOS,LVTTL,ECL,DTL,LSI,RTL,PECL,LVPECL等);

    2.具备加电和非加电测试;

    3.包含大量常用数字器件测试库,易于使用;

    4.通过功能,管脚电压,连接关系,温度系数和V-I测试检测所有常见故障;

    5.图形化逻辑时序测试生成器,用于定制测试向量;

    6.具有电压驱动/测量和VI测试的板级故障检查功能;

    7.软件具备编辑自动测试流程的TestFlow管理器;

    8.通过/失败结果显示,方便没有经验的用户直接判断好坏;

    9.数据记录功能使测试过程可追溯;

    10.可编程软件具有对用户访问的灵活控制。


  • 英国abi-6500电路板故障检测仪软件截图:

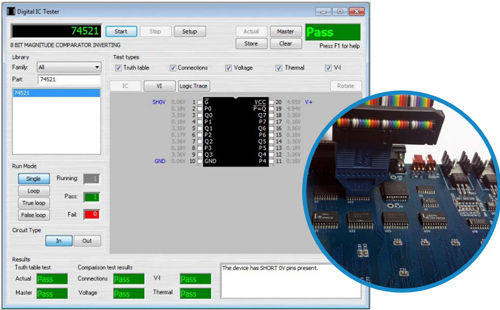

    1. 数字器件在线功能测试:

    数字器件在线功能测试

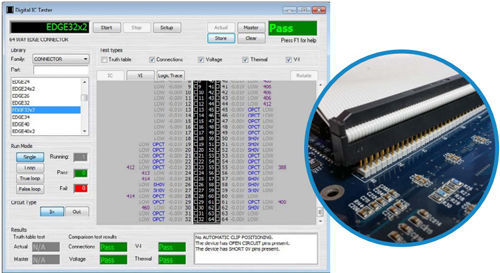

    2. 电路板连接端口测试:

    电路板连接端口测试

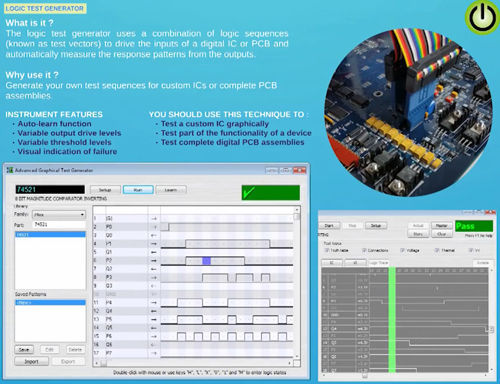

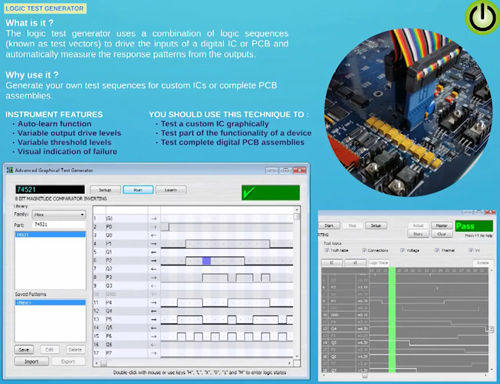

    3. 数字电路板整板功能测试:

    数字电路板整板功能测试



  • 英国abi-6500电路板测试仪规格参数:


    1. 64通道数字集成电路在线、离线功能测试(可扩充到2048通道);

    2. 具有数字V-I曲线测试功能,64路测试通道(最大可扩至2048通道);

    3. 总线隔离信号通道:8通道(4逻辑高+4逻辑低);

    4. *直流电平测量范围:-20V~+20V,具备逻辑时序测试功能:输入、输出图形显示,各个通道具体逻辑时序电平值数字化显示;

    5. *逻辑电平输出/驱动范围:-10V~+10V,最小调整分辨率:不大于0.1V。驱动电流/单引脚:750mA。具备逻辑电平阈值自定义功能。可以设定非标准逻辑电平阈值,检查不稳定元器件;

    6. 数字逻辑电平阈值临界值扫描功能;

    7. 可自定义信号通道为 : 输出、输入及双向测试方式:在线测试,离线测试(需外接离线测试盒)

    8. 64通道逻辑时序发生器(最大可扩充至2048通道),模式数(最大)999个/通道;

    9. V-I曲线测试:电压设定范围:-9.5V~+9.5V (可自行设定),调整步进0.5V,可以设置为非对称电压扫描,适合多电源数字集成电路

    10. 输入阻抗:10KΩ
