abi-2500电路板故障检测仪

能对电路板维修检测中各种常见的模拟集成电路和分立器件进行功能测试,英国abi-2500电路板维修检测仪还具备检测所有类型的模拟和数字组件的众所周知的手段:非加电V-I 曲线测试技术。


  • 英国abi abi-2500电路板故障检测仪介绍视频


            英国abi-2500电路板故障检测仪介绍视频,可对模拟集成电路进行在线/离线功能测试与参数测试;具备矩阵式V-I曲线测试模式, 可针对所有管脚间的阻抗曲线进行测试;


  • 英国abi-2500电路板故障检测仪产品概述:


    产品组成:


    1.软件配置:

    1)具有测试流程记忆功能(软件具有强大的测试流程编辑和记录功能)

    2)*全面记录各种测试信息。软件可将标准电路板上测量到的V-I和V-T曲线图都存储记录到测试程序中,方便随时与其他电路板进行对比,大大简化了测试中需要重复对比的工作。

    3)软件在测试流程中允许用户根据需要加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等,极大提升了测试效率。

    4)*中文、英文测试操作软件,提供免费终生软件的升级服务;


    2.硬件配置:

    1)24路模拟测试通道,2路探棒测试通道,2通道同步脉冲信号,3路分立器件测试通道;

    2)含有模拟器件测试库,可对放大器、比较器、二极管、三极管、晶闸管、场效应晶体管、光耦器件、AD和DA数模转换器件等模拟集成电路进行功能测试。可进行光耦合器及继电器元器件的速度功能测试等。

    3)*系统可对各种器件进行端口测试:V-I、V-T、测试。V-I测试频率达到12kHz,非常合适测试电感及高频电容器件。可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试。

    4)具备24通道矩阵式V-I曲线测试模式, 可针对所有管脚间的阻抗曲线进行测试。


    英国abi-2500电路板维修检测仪功能特点:

    1.可对模拟集成电路进行在线/离线功能测试与参数测试;

    2.具备矩阵式V-I曲线测试模式, 可针对所有管脚间的阻抗曲线进行测试;

    3.能够对器件进行:器件功能测试,各个管脚电压实时显示,管脚连接状态测量实时显示,同一器件同一时间完成上述多种测试;

    4.要含有模拟器件测试库,可对放大器、比较器、二极管、三极管、晶闸管、场效应晶体管、光耦器件、AD和DA数模转换器件等模拟集成电路进行功能测试;

    5.测试频率高达到12kHz,适合测试电感及高频电容器件;

    6.可设定同步脉冲信号的幅值与宽度, 进行可控硅元器件或FET的功能测试;

    7.简单的通过/失败显示,方便非专业人员使用;

    8.无需电路图;

    9.自动夹具定位功能。


  • 英国abi-2500电路板故障检测仪软件截图:

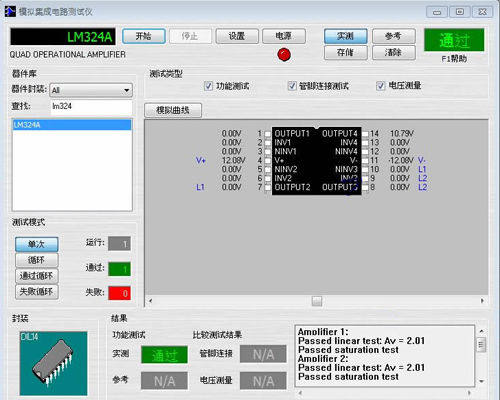

    1. 模拟集成电路功能测试:

    模拟集成电路功能测试

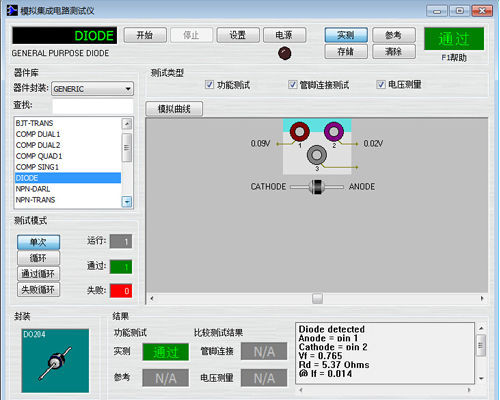

    2. 分立半导体器件测试:

    分立半导体器件测试

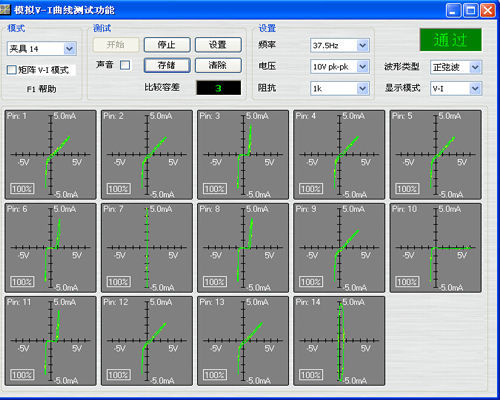

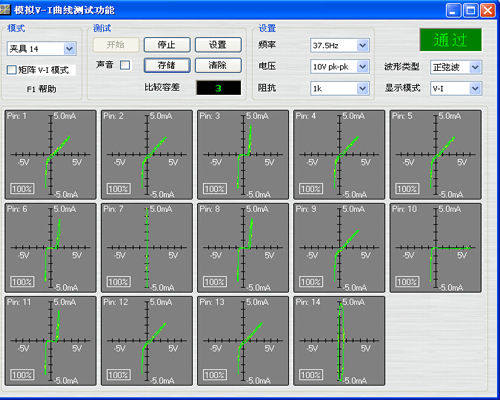

    3. V-I曲线测试:

    V-I曲线测试

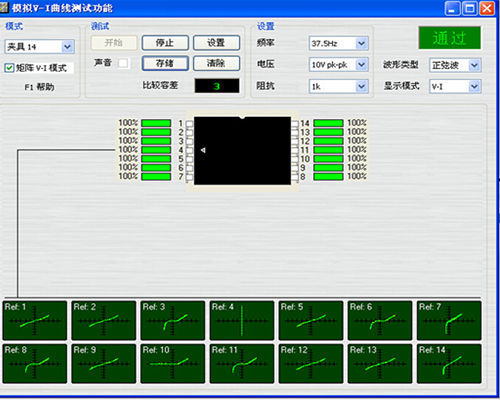

    4. 矩阵测试:

    矩阵测试

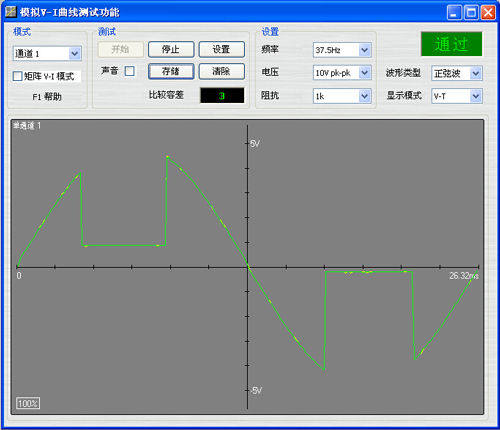

    5. VT测试:

    VT测试



  • 英国abi-2500电路板故障检测仪技术规格及参数:


    1. 测量通道:24路模拟测试通道,2路探棒通道,2路同步脉冲信号通道,3路分立器件测试通道;

    2. V-I曲线测试扫描电压范围:2~50Vp-p;

    3. V-I曲线测试扫描频率范围:37.5Hz~12kHz;

    4. V-I曲线测试阻抗范围:100Ω~1MΩ(100、1k、10k、100k、1MΩ);

    5. 输出信号电流范围:1μA~150mA;

    6. V-I曲线测试信号波形:正弦波、三角波、斜波;

    7. 显示曲线模式:V-I、V-T、I-T;

    8. 测试方式:存储对比、探笔实时对比、矩阵测试;

    9. 同步脉冲信号幅度:-10V~+10V,最小调整分辨率0.05V;

    10. 同步脉冲输出模式:正脉冲、负脉冲、双向脉冲、DC;

    11. 驱动输出电压:-12V~+12V;

    12. 驱动输出电流:200mA;

    13. 可量测输入电压:±24V;

    14. 输入阻抗:大于1MΩ;

    15. 驱动电流范围:1mA~150mA ;

    16. 模拟IC测试类型:OP放大器、比较器、DACs、ADCs;

    17. IC测试方式:在线测试, 若OPA工作在线性区, 则可自动计算出 放大率(Av);晶体管测试能力:晶体管、FET、TRIACS、THYRISTOR;
