abi-1200电路板检测专用可编程电源

该产品是新开发的高性能的电源模块。 这款USB驱动的多功能电源在设计和制造方面集中了abi公司35年的卓越经验,适用于各种测试和测量场景:从中小批量生产测试到预检/维护和电路板故障排除等任务。

  • 英国abi-1200电路板故障检测仪专用程控电源预告介绍视频




          英国abi-1200电路板检测专用可编程电源每个模块提供3路电源,支持3个模块级联,通过分组操作,可以将电源通道分为任意组,以方便进行多通道控制。 可以将任意数量的通道添加到一个组,可以设置和控制3个独立的组。

  • 英国abi-1200电路板检测专用可编程电源产品特点:

    可编程电源的通道都是隔离的,并且具有相同的功能及规格。

    在正常操作中,每个通道都是完全独立和隔离的,相当于拥有多个单个输出电源。 输出极性可以在软件中反转,从而无需交换电缆就可以提供负电压输出。

    可编程电源每个模块提供3路电源,支持3个模块级联,通过分组操作,可以将电源通道分为任意组,以方便进行多通道控制。 可以将任意数量的通道添加到一个组,可以设置和控制3个独立的组。

    分组渠道保持独立状态,也可协同工作,包括:

    •电源控制–组中各通道由组的开/关统一控制。

    •电压堆叠–如果需要高于40V的电压,可将外部通道串联。

    •并联–当需要高于8A的电流时,可将外部通道并联。


  • 英国abi-1200电路板检测专用可编程电源软件截图:

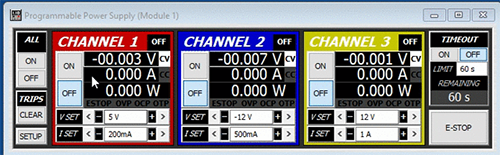

    3通道完全独立

    每通道:0 ~ 40VDC max, 0 ~ 8A max, 40W max

    3通道完全独立

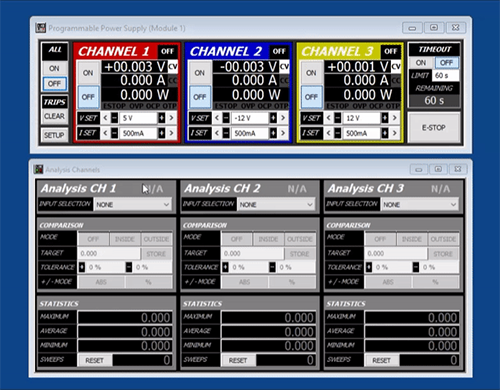

    电压,电流和功率比较(PASS / FAIL)结果

    设定目标值、比较

    电压,电流和功率比较(PASS / FAIL)结果

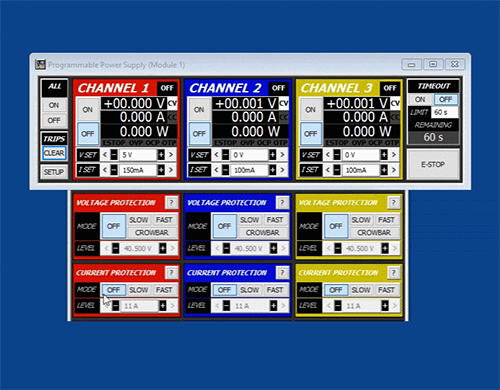

    过电压和过电流保护

    可定制,可编程和自动的电压和电流保护。

    过电压和过电流保护

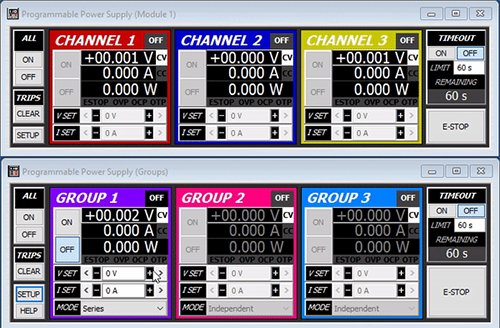

    串联

    电压可达120VDC max, 电流可达 8A max, 功率可达 120W max.

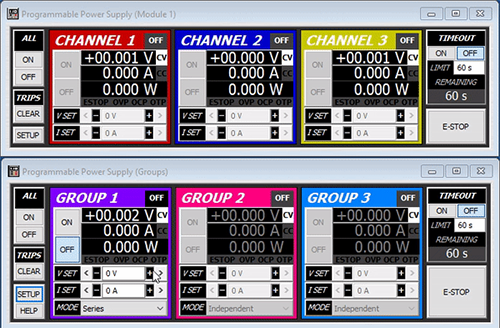

    串联截图

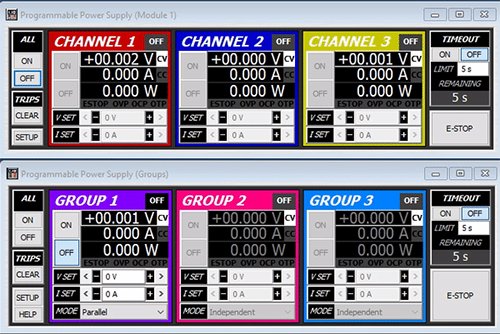

    并联

    电压可达40VDC max, 电流可达 24A max, 功率可达 120W max.

    并联截图


  • 英国abi-1200电路板检测专用可编程电源规格参数:


    输出规格(每通道):

    1. 输出电压范围:0~40V

    2. 输出电流范围:0~8A

    3. 输出功率限制:40W

    4. 串联:电压可达120VDC max, 电流可达 8A max, 功率可达 120W max

    5. 并联:电压可达40VDC max, 电流可达 24A max, 功率可达 120W max


    保护:

    1. 隔离:300V peak 通道对地

    2. 过压保护(OVP):跳闸限值:0V ~ 40.5V(用户设定)

    3. 过流保护(OCP):跳闸限值:0A ~ 8.5A(用户设定)

    4. 过热保护(OTP):温度过高时,输出跳闸(无需用户设定),温度范围:0~40℃
