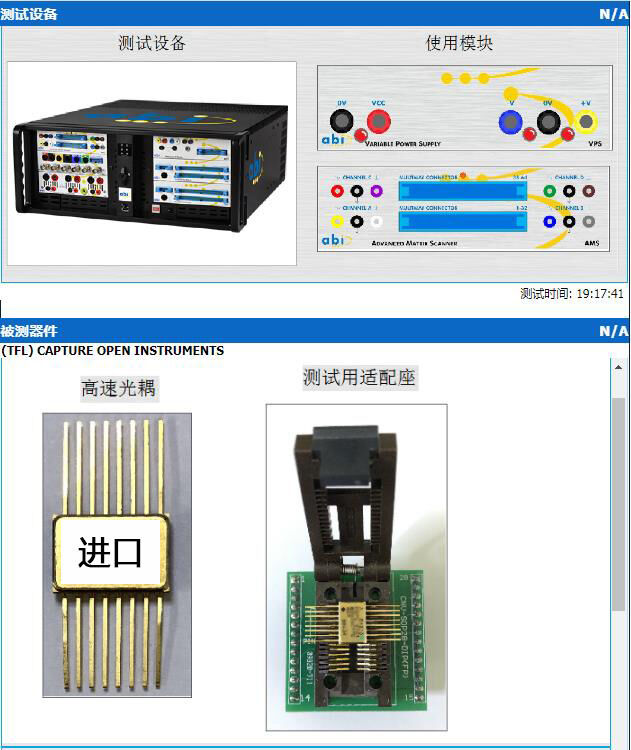

测试设备:电路板故障测试仪BM8600
使用模块:可编程电源+三维立体V-I-F曲线阻抗测试模块

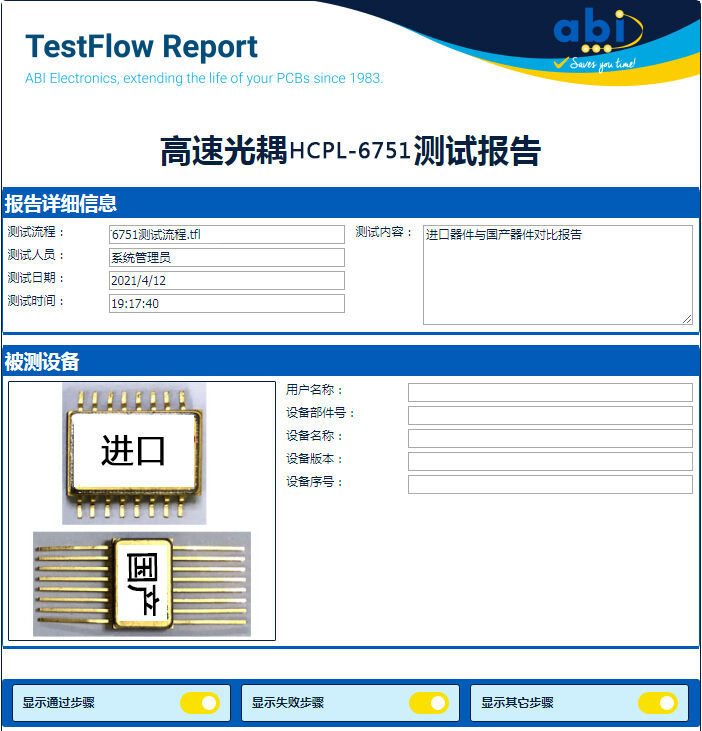

测试内容:HCPL-6751高速光耦偶发性故障的对比测试报告
测试结果:失败
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_624,limit_0)
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_713,limit_0)
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_811,limit_0)
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_486,limit_0)
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_510,limit_0)
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_488,limit_0)
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_513,limit_0)
![HCPL-6751高速光耦偶发性故障的对比测试报告 HCPL-6751高速光耦偶发性故障的对比测试报告](//img.bjyyb.net/grey.png?x-oss-process=image/resize,m_fixed,w_600,h_523,limit_0)
HCPL-6751高速光耦偶发性故障的对比测试报告

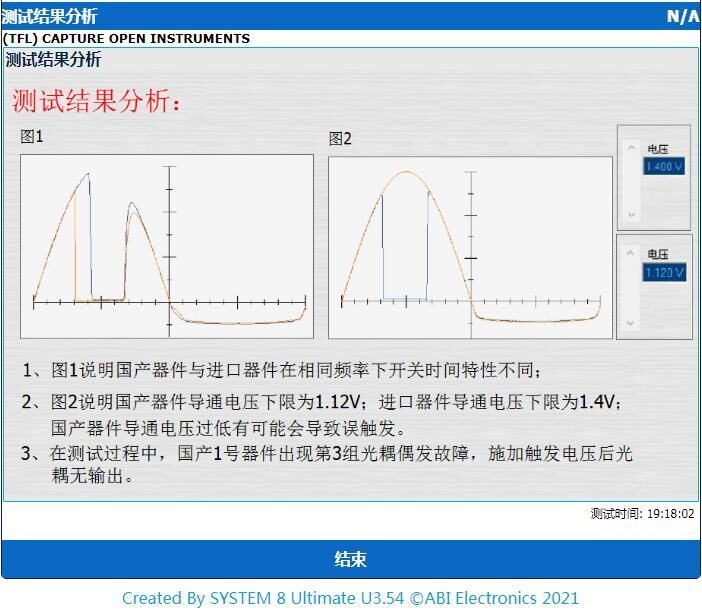

测试结果分析:
1、图1说明国产器件与进口器件在相同频率下开关时间特性不同;
2、图2说明国产器件导通电压下限为1.12V;进口器件导通电压下限为1.4V;国产器件导通电压过低有可能会导致误触发。
3、在测试过程中,国产器件出现第3组光耦偶发性故障,施加触发电压后光耦无输出。
