abi-4400电路板测试专用矩阵开关

一个16x16矩阵接口,提供256个交叉点,任何通道都可以连接,一次高达16个独立通道。英国abi-4400矩阵开关还可以用作多路复用器或解多路复用器,并且是自动化低到中等容量测试需求的经济替代方案。

  • 英国abi-4400电路板测试专用矩阵开关概述:

        英国abi-4400电路板测试专用矩阵开关具有16x16矩阵接口,提供256个交叉点,任何通道都可以连接,一次高达16个独立通道。英国abi-4400矩阵开关还可以用作多路复用器或多路解复用器,是低到中等数量自动化测试需求的经济替代方案。

        英国abi-4400电路板测试专用矩阵开关专为与ABI的一系列测试仪器配合使用而设计,无需进行编程即可传送测试结果,而成本仅为传统ATE,PXI或LXI仪器的一小部分。可以针对高通道数应用轻松设置多种测试解决方案。


    特点:

    1、无需编程即可传送测试结果;

    2、以屏幕上的指示目标和结果创建自动或半自动测试序列;

    3、与其它测试模块联合使用,大大减少测试设置时间和执行时间;

    4、降低成本!比传统的ATE,PXI或LXI仪器便宜得多;

    5、建立标准化的测试程序和故障记录,加快测试执行速度;

    6、各种测试!断电测试,IC功能测试,连接测试,自定义测试...


    ABI-4400矩阵开关的应用

    1、中小批量的组件和完整电路板的功能测试;

    2、一次超过64个点以上的电路进行自动化测试和对比;

    3、电路板故障查找及修复后的验证;

    4、用于设计验证和信号采集。


  • 英国abi-4400电路板故障检测专用矩阵开关介绍视频




          英国abi-4400电路板测试专用矩阵开关具有16x16矩阵接口,提供256个交叉点,任何通道都可以连接,一次高达16个独立通道。英国abi-4400矩阵开关还可以用作多路复用器或多路解复用器,是低到中等数量自动化测试需求的经济替代方案。

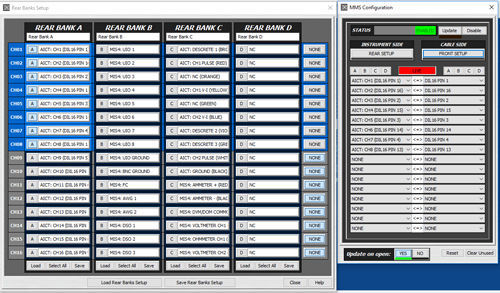

  • 英国abi-4400电路板测试专用矩阵开关软件截图:

    英国abi-4400电路板测试专用矩阵开关软件截图


  • 英国abi-4400电路板测试专用矩阵开关技术规格及参数:


    1. 复用器:4组,16通道多路复用器;

    2. 矩阵开关:16 x 16矩阵开关;

    3. 切换方式:干簧继电器;

    4. 开关电压:100V AC / DC;

    5. 负载电流:1A以下;

    6. 开关路径电阻:0.6欧姆(初始);

    7. 开关隔离:> 100MOhms;

    8. 开关动作时间:0.5毫秒;

    9. 开关释放时间:0.1毫秒;

    10. 工作温度:0°C至+ 40°C;

    11. 贮存温度:-20˚C至+70˚C
