abi-6350电路板故障检测仪

提供多种仪器包括1)3通道数字示波器;2)2通道任意波形发生器;3)2通道数字电压表;4)1通道数字电流表;5)1通道数字电阻表;6)1通道频率计;7)8通道通用I/O接口;8)4路固定输出电源等8种仪器。可以并发操作,所有步骤过程可以记录存储并可对比,所有测试数据可以量化,并可以形成测试报告,可对电路板进行仿真测试、调试测试、一致性测试等整板测试。



  •  英国abi-6350电路板故障检测仪介绍视频


             英国abi-6350电路板故障检测仪提供多种仪器包括1)3通道数字示波器;2)2通道任意波形发生器;3)2通道数字电压表;4)1通道数字电流表;5)1通道数字电阻表;6)1通道频率计;7)8通道通用I/O接口;8)4路固定输出电源等8种仪器。可以并发操作,所有步骤过程可以记录存储并可对比,所有测试数据可以量化,并可以形成测试报告,可对电路板进行仿真测试、调试测试、一致性测试等整板测试。

  • 英国abi-6350电路板故障检测仪详细资料:

    英国abi-6350电路板故障检测仪提供了测试和测量电子器件和电路板所需的所有仪器。该模块采用便携式USB接口,可以安装到ABI各种规格的专用机箱中,甚至可以安装到现有PC上!


    与使用传统示波器、仪表或其他台式测试仪器相比,ABI-6350配合Ultimate软件将是一种更快、更经济的解决方案,并且可以快速产生所需的通过/失败或其他测试和调试结果。


    英国abi-6350电路板故障检测仪软件包括TestFlow Manager(测试流程管理器),它用于保存每一步的测试流程,可在电路板故障查找或测试过程中指导操作员。TestFlow(测试流程)大大降低了测量不准确的风险,并自动保存了所有测试参数和设置并提供最终的用户自定义测试报告。



  • 英国abi-6350电路板故障检测仪软件截图:

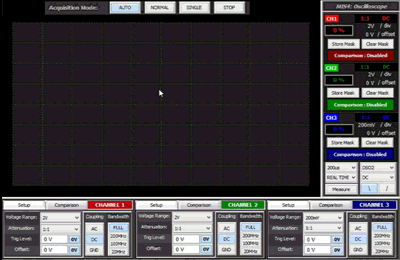

    1. 数字示波器截图

    数字示波器截图

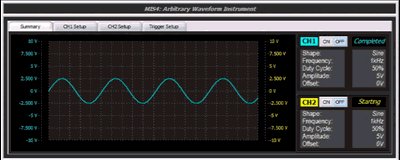

    2. 信号发生器截图

    信号发生器截图

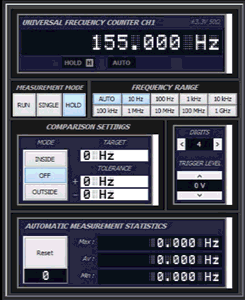

    3. 频率计截图

    频率计截图

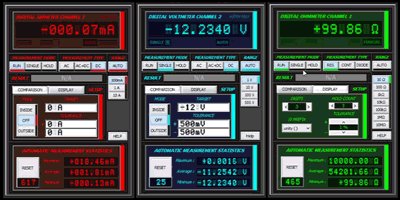

    4. 多用表截图

    多用表截图


    5. 通用IO截图

    通用IO截图

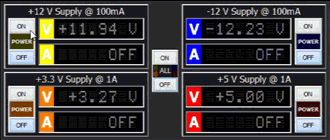

    6. 辅助电源截图

    辅助电源截图


  • 英国abi-6350电路板故障检测仪规格参数:

    1. 数字储存示波器

    1)测试通道:3 路测试通道;

    2)带宽:100MHz;

    3)采样速率:500MS/s (25GS/s ERS 模式);

    4)输入阻抗:1MΩ;

    2. 函数信号产生器:

    1)测试通道:2通道;

    2)输出波形:DC、正弦波、方波、三角波、正脉冲、负脉冲;

    3)输出频率范围:0.5Hz~25MHz;

    4)输出信号幅度:50mV~10Vp-p,分辨率10mV;

    5)直流偏置可调范围:-10V~+10V,分辨率10mV;

    6)任意波形采样率:2kS/s~200MS/s;

    7)任意波形缓存:4096采样/通道;任意波形解析度:14Bits;

    8)输出阻抗:50Ω;

    3. 通用 I/O:

    1)通道数:8路通用I/O通道;

    2)信道模式:电压输出、电压输入;

    3)电压输出范围:-10V~+10V 调整分辨率10mV;

    4)电压输入范围:-12V~+12V, 分辨率1mV;

    5)提供CMOS、LVCMOS、ECL、TTL、LVTTL逻辑电平的预设值;

    4. 电压表

    1)测量通道:2通道;

    2)直流电压测量范围:0~±500V;

    3)交流电压测量范围(50~60Hz(TRUE RMS,AC or AC+DC)):0~500V;

    4)显示分辨率:4½ Digits 20,000 Count;

    5. 电流表:

    1)测量通道:1通道;

    2)直流电流测量范围:0~±10A;

    3)交流电流测量范围(50~60Hz(TRUE RMS,AC or AC+DC)):0~10A;

    4)显示分辨率:4½ Digits 20,000 Count;

    5)保险:快速熔断 12.5A;

    6. 电阻表:

    1)测量通道:1通道;

    2)测量范围:0~10MΩ;

    3)连续性:0Ω~ 1kΩ,分辨率:100mΩ;

    4)二极管:测量范围:0V~2V;分辨率:100μV;测试电流:1mA;

    5)显示分辨率:4½ Digits 20,000 Count;

    7. 频率计数器

    1)测量通道:1路专用通道+3路DSO共用通道;

    2)频率测量范围:专用通道:1MHz~800MHz;DSO通道:10Hz~100MHz;

    3)输入阻抗:专用通道:50Ω;DSO通道:1MΩ;

    4)电压输入范围:专用通道:±3.3V;DSO通道:±40mV~±8V。;

    8. 辅助电源:

    1)电压输出:+5V,+3.3V,+12V,-12V;

    2)电流限制:+5V/1A;+3.3V/1A,+12V/100mA,-12V/100mA;
